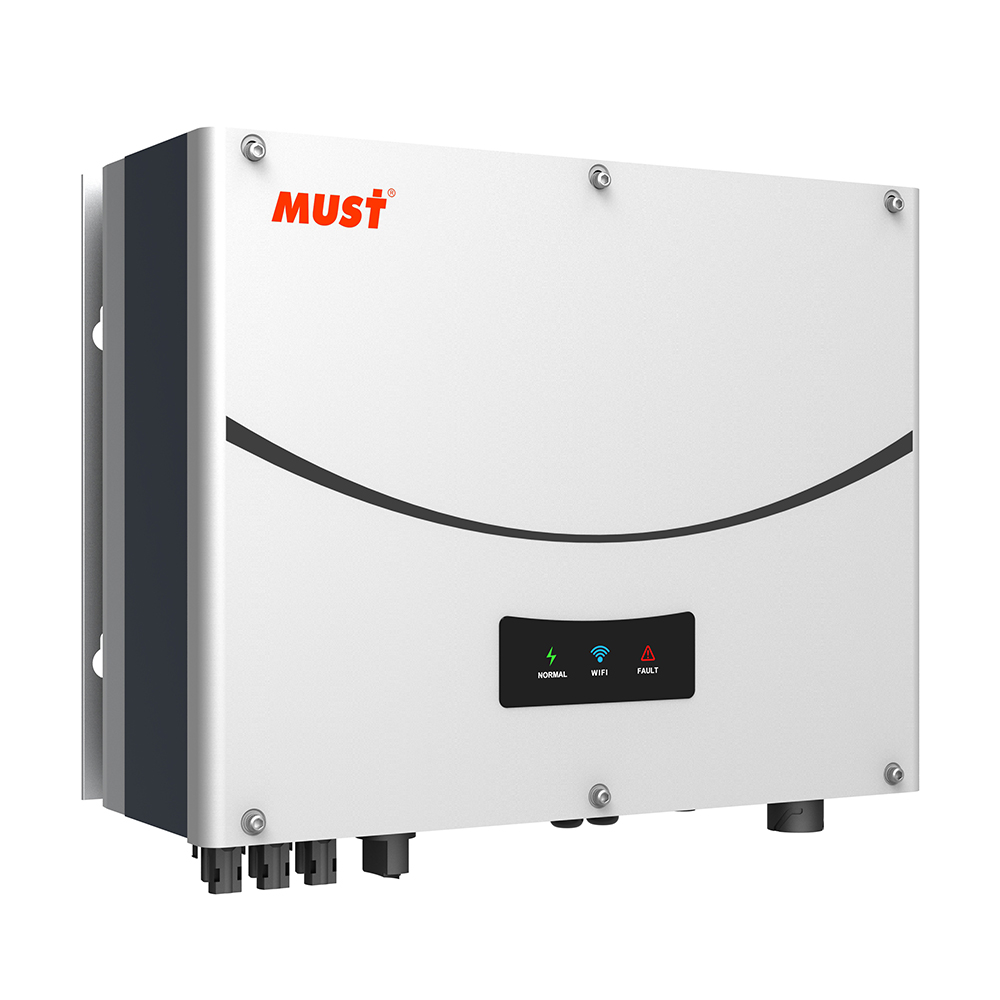

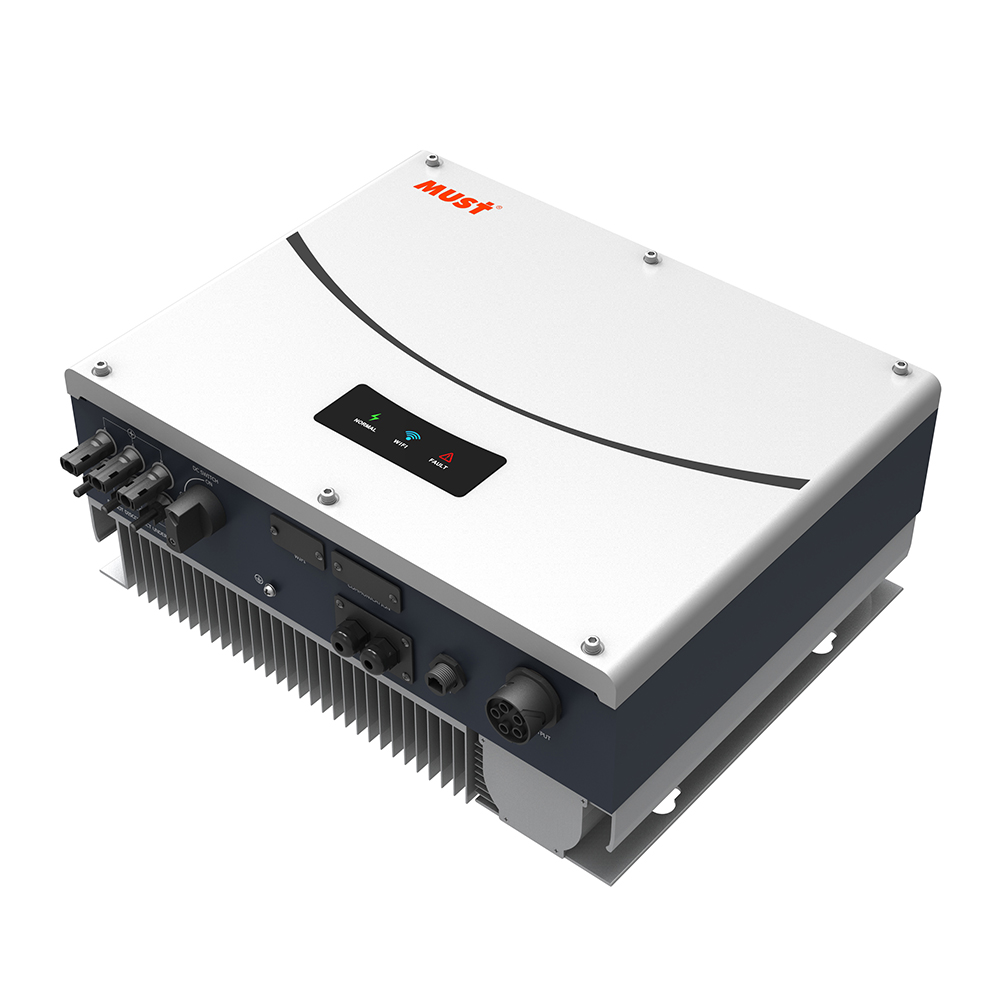

PH5000TM 系列產品是一款三相組串式高頻并網逆變器，采用自然冷卻進行散熱，無風扇結構保證了逆變器的高效率，采用 LED 顯示逆變器工作狀態，有效提升產品使用壽命。采用 DSP 數字化控制，具備超寬的光伏輸入電壓，具有全方位的保護功能。在實現效益最大化的同時，大大提升產品的可靠性。
工作方式： 高頻光伏組串式并網逆變器
應用領域： 廣泛應用于廠房屋頂、農光互補等中小型光伏并網發電系統。
| 型號 | PH50-4000TM | PH50-5000TM | PH50-6000TM |
|---|---|---|---|
| 交流輸出 | |||
| 額定交流輸出功率 | 4000W | 5000W | 6000W |
| 最大交流視在功率 | 4400VA | 5500VA | 6600VA |
| 最大輸出電流 | 6.4A | 8A | 9.6A |
| 額定交流電壓 | 230V / 400V | ||
| 交流電壓范圍 | 320-478V | ||
| 交流允許電網頻率范圍 | 50±5Hz | ||
| 60±5Hz | |||
| 額定輸出功率因素 | 1 | ||
| 功率因素范圍 | 0.8 超前 ~ 0.8 滯后 | ||
| 輸出電流諧波（THDI） | < 3% | ||
| 交流連線方式 | 3W+N+P | ||
| 輸入數據 | |||
| 最大允許接入組串功率 | 4800W | 6000W | 7200W |
| 最大直流電電壓 | 1000V | ||
| 啟動電壓 | 160V | ||
| 額定電壓 | 600V | ||
| MPPT 電壓范圍 | 200V-1000V | ||
| 最大輸入電流 | 12.5A / 12.5A | ||
| MPPT 數量 / 每路 MPPT 組串?dāng)?shù) | 2/1 | ||
| 直流端子 | H4 / MC4 型 | ||
| 效率 | |||
| 最大效率 | 98.4% | ||
| 歐洲效率 | 97.6% | ||
| MPPT 效率 | 99.5% | ||
| 保護裝置 | 直流反極性保護，輸出過流保護，輸出過壓，集成直流開關，接地故障監測，集成漏電流監測裝置 | ||
| 常規參數 | |||
| 尺寸（寬 * 高 * 深）（mm） | 500*428*200 | ||
| 重量 | 21 | ||
| 工作溫度范圍 | -25℃ – +60℃ （ 45℃以上降額） | ||
| 噪聲排放 | ≤ 35dB(A) | ||
| 海拔高度 | 3000m | ||
| 自損（夜間） | < 1W | ||
| 拓?fù)浣Y(jié)構 | 無變壓器 | ||
| 冷卻方式 | 自然冷卻 | ||
| 環境保護等級 | Ip65 | ||
| 相對濕度 | 0-100% | ||
| 其他 | |||
| 交流連接 | 連接器 | ||
| 顯示 | LED | ||
| 接口：USB/WI-FI/RS485/GPRS | 是 / 是 / 是 / 可選 | ||
| 質保 | 標準 5 年 / 10 年( 可選 ) | ||
| 證書許可 | CE / IEC62109 / EN50549-1 標準 | ||
| 型號 | PH50-7000TM | PH50-8000TM | PH50-9000TM | PH50-10000TM | PH50-11000TM |
|---|---|---|---|---|---|
| 交流輸出 | |||||
| 額定功率 | 7000W | 8000W | 9000W | 10000W | 11000W |
| 最大視在功率 | 7700VA | 8800VA | 9900VA | 11000VA | 12100VA |
| 最大輸出電流 | 11.1A | 12.7A | 14.3A | 15.9A | 17.5A |
| 額定輸出電壓 | 230V / 400V | ||||
| 輸出電壓范圍 | 320-478V | ||||
| 輸出頻率范圍 | 50±5Hz | ||||
| 60±5Hz | |||||
| 額定輸出功率因素 | 1 | ||||
| 功率因素范圍 | 0.8 超前 ~0.8 滯后 | ||||
| 輸出電流諧波（THDI） | < 3% | ||||
| 接線方式 | 3W+N+PE | ||||
| 輸入數據 | |||||
| 最大允許接入組串功率 | 8400W | 9600W | 10800W | 12000W | 13200W |
| 最大直流電電壓 | 1000V | ||||
| 啟動電壓 | 160V | ||||
| 額定電壓 | 600V | ||||
| MPPT 電壓范圍 | 200V-1000V | ||||
| 最大輸入電流 | 12.5A / 12.5A | ||||
| MPPT 數量 / 每路 MPPT 組串?dāng)?shù) | 2/1 | ||||
| 直流端子 | H4 / MC4 型 | ||||
| 效率 | |||||
| 最大效率 | 98.4% | ||||
| 歐洲效率 | 98% | ||||
| MPPT 效率 | 99.5% | ||||
| 保護裝置 | 防反接保護 , 輸出過流保護，過壓保護，集成直流開關，接地故障監測，集成漏電流監測裝置 | ||||
| 常規參數 | |||||
| 尺寸（寬 * 高 * 深）（mm） | 500*428*200 | ||||
| 重量 | 23.2 | ||||
| 工作溫度范圍 | -25℃ ~ +60℃（ 45℃以上降額） | ||||
| 噪音 | ≤ 35dB(A) | ||||
| 海拔高度 | 3000m | ||||
| 自損（夜間） | < 1W | ||||
| 拓?fù)浣Y(jié)構 | 無變壓器 | ||||
| 冷卻方式 | 自然冷卻 | ||||
| 防護等級 | Ip65 | ||||
| 相對濕度 | 0-100% | ||||
| 其他 | |||||
| 交流連接方式 | 連接器 | ||||
| 顯示屏 | LED | ||||
| 接口：USB/WI-FI/RS485/GPRS | 是 / 是 / 是 / 可選 | ||||
| 質保 | 標準 5 年 / 10 年( 可選 ) | ||||
| 證書和許可 | CE / IEC62109 / EN50549-1 標準 | ||||
| 型號 | PH50-12000TM | PH50-13000TM | PH50-15000TM |
|---|---|---|---|
| 交流輸出 | |||
| 額定功率 | 12000W | 13000W | 15000W |
| 最大視在功率 | 13200VA | 14300VA | 16500VA |
| 最大輸出電流 | 19A | 20.6A | 23.8A |
| 額定輸出電壓 | 230V / 400V | ||
| 輸出電壓范圍 | 320-478V | ||
| 輸出頻率范圍 | 50±5Hz | ||
| 60±5Hz | |||
| 額定輸出功率因素 | 1 | ||
| 功率因素范圍 | 0.8 超前 ~0.8 滯后 | ||
| 輸出電流諧波（THDI） | < 3% | ||
| 接線方式 | 3W+N+PE | ||
| 輸入數據 | |||
| 最大允許接入組串功率 | 14400W | 15600W | 18000W |
| 最大直流電電壓 | 1000V | ||
| 啟動電壓 | 160V | ||
| 額定電壓 | 600V | ||
| MPPT 電壓范圍 | 200V-1000V | ||
| 最大輸入電流 | 21A / 11A | ||
| MPPT 數量 / 每路 MPPT 組串?dāng)?shù) | 2/2+1 | ||
| 直流端子 | H4 / MC4 型 | ||
| 效率 | |||
| 最大效率 | 98.4% | ||
| 歐洲效率 | 98% | ||
| MPPT 效率 | 99.5% | ||
| 保護裝置 | 防反接保護 , 輸出過流保護，過壓保護，集成直流開關，接地故障監測，集成泄漏電流監測裝置 | ||
| 常規參數 | |||
| 尺寸（寬 * 高 * 深）（mm） | 500*428*200 | ||
| 重量 | 24.8 | ||
| 工作溫度范圍 | -25℃ ~ +60℃（ 45℃以上降額） | ||
| 噪音 | ≤ 35dB(A) | ||
| 海拔高度 | 3000m | ||
| 自損（夜間） | < 1W | ||
| 拓?fù)浣Y(jié)構 | 無變壓器 | ||
| 冷卻方式 | 自然冷卻 | ||
| 防護等級 | Ip65 | ||
| 相對濕度 | 0-100% | ||
| 其他 | |||
| 交流連接方式 | 連接器 | ||
| 顯示屏 | LED | ||
| 接口：USB/WI-FI/RS485/GPRS | 是 / 是 / 是 / 可選 | ||
| 質保 | 標準 5 年 / 10 年( 可選 ) | ||
| 證書和許可 | CE / IEC62109 / EN50549-1 標準 | ||
