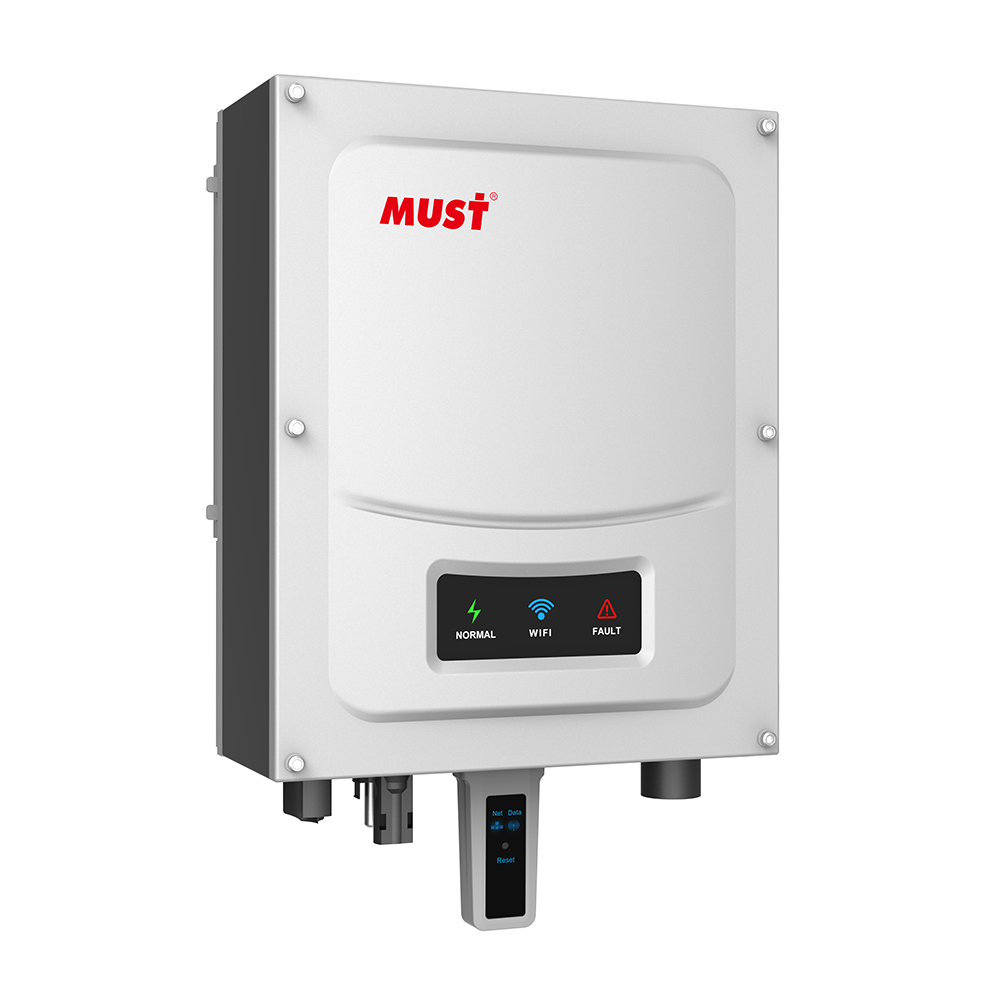

PH5000 系列產品是一款單相組串式高頻并網逆變器，采用自然冷卻進行散熱，無風扇結構保證了逆變器的高效率，采用LED 作為逆變器狀態顯示，有效提高了產品使用壽命。 此款機器采用DSP 數字控制技術，可以承受較寬的電網電壓范圍，具有全方位的保護功能; 該系列無噪音，效率高，可靠性強。廣泛應用于戶用型發電系統。
工作方式： 組串式并網逆變器
應用領域： 廣泛應用于戶用型發電系統。
| 型號 | PH50-2500 | PH50-3000 | PH50-3600M | PH50-4200M | PH50-4600M | PH50-5000M | PH50-6000M |
|---|---|---|---|---|---|---|---|
| 額定功率（W） | 2500W | 3000W | 3600W | 4200W | 4600W | 5000W | 6000W |
| 光伏輸入（DC） | |||||||
| 最大推薦直流功率（W） | 2875W | 3450W | 4100W | 4800W | 5300W | 5750W | 7000W |
| 額定直流工作電壓（V） | 360V | ||||||
| 最大直流電壓（V） | 550V | ||||||
| 啟動電壓（V） | 100V | ||||||
| MPPT 電壓范圍（V） | 80~550V | ||||||
| 最大輸入電流（A） | 11A | 11A | 11/11A | 11/11A | 11/11A | 11/11A | 11/11A |
| MPPT 輸入數量 | 1 | 2 | |||||
| 每路 MPPT 組串?dāng)?shù)量 | 1 | ||||||
| 電網輸出（AC） | |||||||
| 額定交流輸出功率（W） | 2500W | 3000W | 3600W | 4200W | 4600W | 5000W | 6000W |
| 最大交流輸出功率（VA） | 2500VA | 3000VA | 3600VA | 4200VA | 4600VA | 5000VA | 6000VA |
| 額定輸出電壓（V）；范圍（V） | 220 / 230 / 240V；180-280V | ||||||
| 交流電網頻率（Hz）；范圍（Hz） | 50/60；45~55Hz/55-65Hz | ||||||
| 額定輸出電流（A） | 10.9A | 13A | 15.7A | 18.3A | 20.0A | 21.8A | 26.1A |
| 最大輸出電流（A） | 11.4A | 13.7A | 16.4A | 19.1A | 21.0A | 22.8A | 27.3A |
| 輸出電流諧波（THDI） | <3% @ 滿載 & THDI<1% | ||||||
| 額定功率因數 | 1 | ||||||
| 功率因數范圍 | 0.8 超前 ~ 0.8 滯后 | ||||||
| 交流連接 | 單相 | ||||||
| 效率 | |||||||
| 最大效率 | 97.2% | 97.2% | 97.4% | 97.4% | 97.4% | 97.4% | 97.4% |
| 歐洲效率 | 96.8% | 96.8% | 97.0% | 97.0% | 97.0% | 97.0% | 97.0% |
| MPPT 效率 | 99.5% | ||||||
| 自損（夜間） | <1W | ||||||
| 保護裝置 | |||||||
| DC 反接保護 | 是 | ||||||
| 直流輸入開關 | 是 | ||||||
| 輸出過流保護 | 是 | ||||||
| 輸出過壓保護 | 是 | ||||||
| 接地故障監測 | 是 | ||||||
| 電網監測 | 是 | ||||||
| 集成漏電保護裝置 | 是 | ||||||
| 物特理性 | |||||||
| 尺寸（寬 * 高 * 深）（mm） | 262*368*155 | 262*368*155 | 355*412*153 | 355*412*153 | 355*412*173 | 355*412*173 | 355*412*201 |
| 凈重 | 10 | 10 | 13.5 | 13.5 | 14.5 | 14.5 | 16.5 |
| 接口 | |||||||
| 直流連接 | H4/MC4 型 | ||||||
| 交流連接 | 連接器 | ||||||
| 顯示 | LED | ||||||
| 通信接口 | Wi-Fi/USB/GPRS | ||||||
| 環境 | |||||||
| 防護等級 | IP65 | ||||||
| 濕度 | 0-100% | ||||||
| 工作溫度范圍 | 工作溫度 -25-60 度，45 度以上時輸出降額 | ||||||
| 冷卻方式 | 自然冷卻 | ||||||
| 噪聲指數（典型）[dB] | ≤ 25 | ||||||
| 海拔高度 | <4000 米 | ||||||
| 其他 | |||||||
| 拓?fù)?/td> | 無變壓器 | ||||||
| 保修期 | 標準 5 年 /10 年（可選） | ||||||
| 認證與許可 | CE / IEC62109 / EN50549-1 標準 | CE / IEC62109 / CQC / EN50549-1 標準 | |||||
