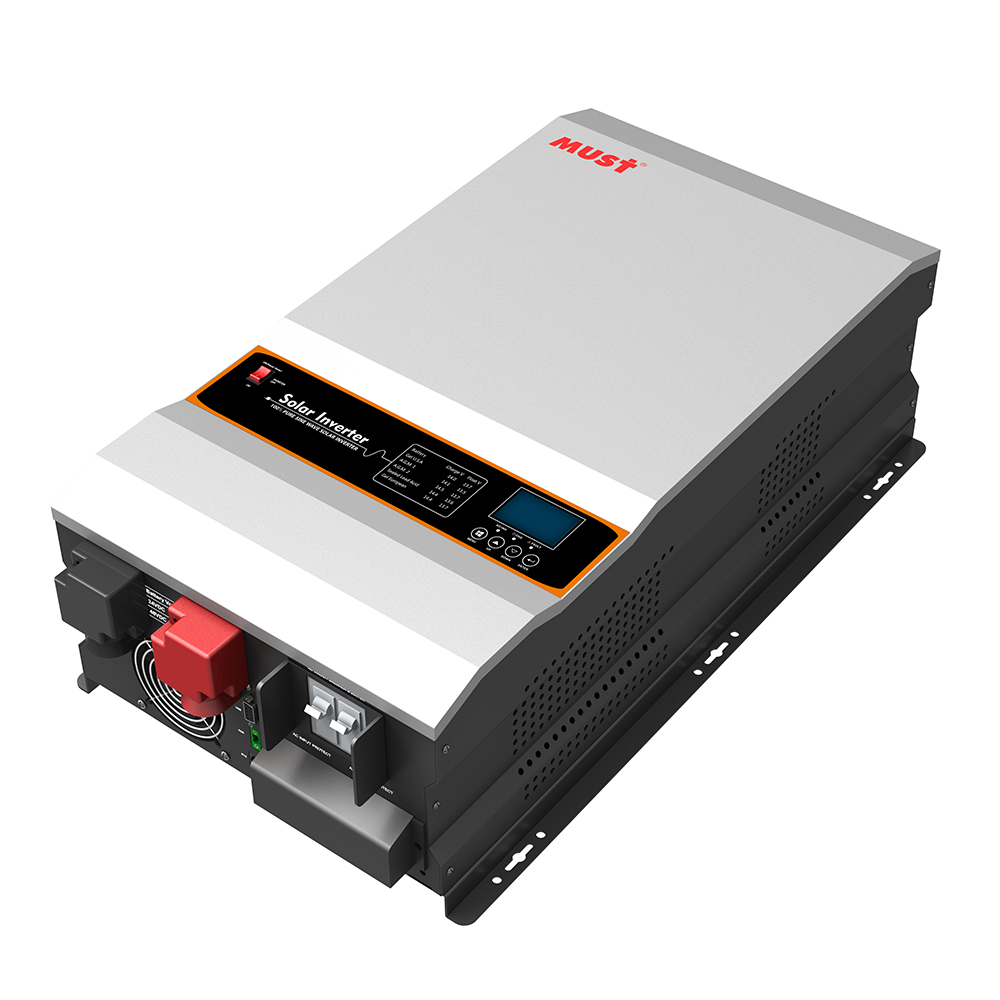

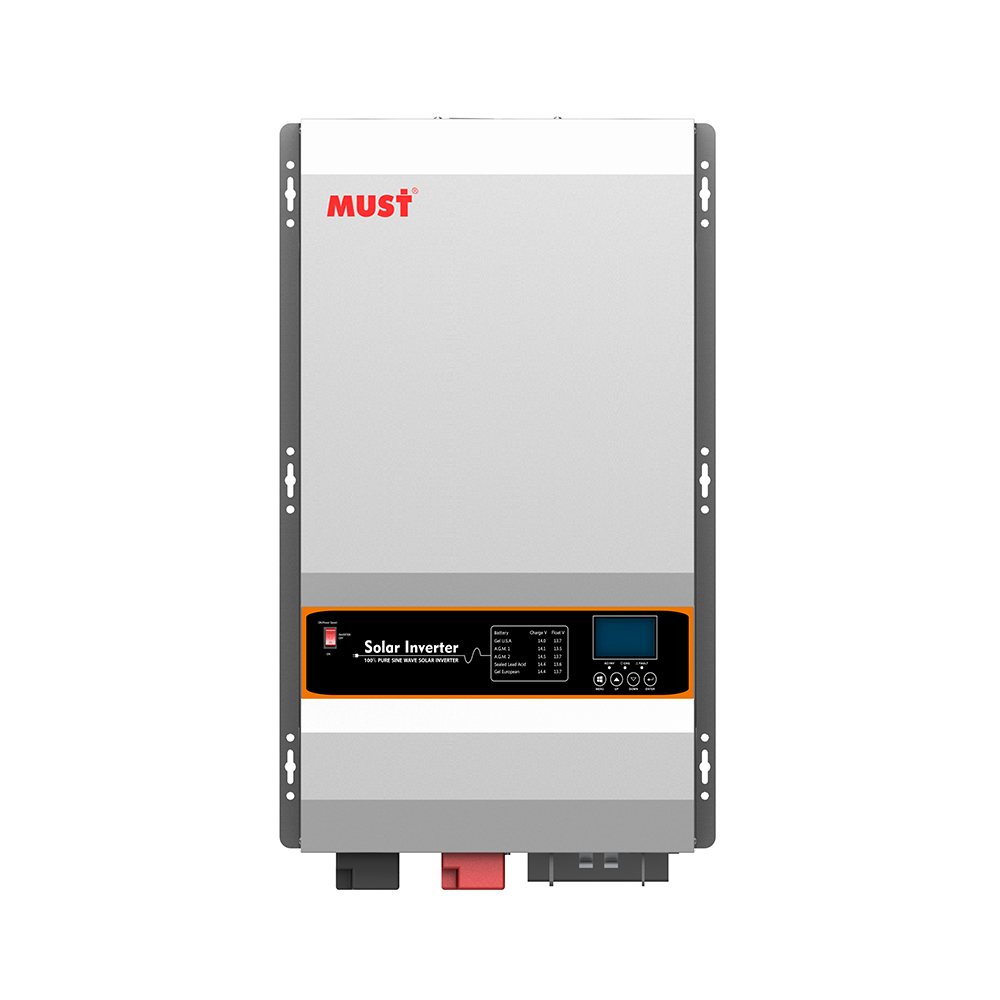

PV3500 PRO 系列是一款工頻正弦波離網逆變控制一體機，內置80A/100A/200A MPPT 控制器，單臺最大功率可達 12KW，廣泛應用于家庭、通訊基站、ATM 機、車載、監控系統、牧區、海島等光伏發電系統。
工作方式： 工頻離網逆變控制一體機
應用領域： 廣泛應用于家庭、通訊基站、ATM 機、車載、監控系統、牧區、海島等光伏發電系統。
| 型號 | PV35 PRO-4K | PV35 PRO-5K | PV35 PRO-6K | PV35 PRO-8K | PV35 PRO-10K | PV35 PRO-12K | |||||||
| 額定電池電壓 | 24V | 48V | 24V | 48V | 48V | 48VDC | 48VDC | 48VDC | |||||
| 逆輸變出 | |||||||||||||
| 額定功率 | 4KW | 5KW | 6KW | 8.0KW | 10.0KW | 12.0KW | |||||||
| 浪涌額定值 | 12000VA | 15000VA | 18000VA | 24000VA | 30000VA | 36000VA | |||||||
| 起動電機 | 2HP | 2HP | 3HP | 4HP | 5HP | 6HP | |||||||
| 波形 | 純正弦波 / 與輸入相同（旁路模式） | ||||||||||||
| 標稱輸出電壓 RMS | 220V / 230V / 240VAC (±10%RMS) | ||||||||||||
| 輸出頻率 | 50Hz / 60Hz ± 0.3Hz | ||||||||||||
| 逆變器效率（峰值） | >85% | >88% | |||||||||||
| 在線模式效率 | >95% | ||||||||||||
| 功率因數 | 1.0 | ||||||||||||
| 轉換時間 | 20ms（最大） | ||||||||||||
| 交輸流入 | |||||||||||||
| 電壓 | 230VAC | ||||||||||||
| 可選電壓范圍 | 90-280 VAC（APL） | ||||||||||||
| 頻率范圍 | 50Hz / 60Hz | ||||||||||||
| 電池 | |||||||||||||
| 電池電壓低切斷 | 24VDC 模式為 20-24VDC（48VDC 模式為 40-48VDC） | ||||||||||||
| 低電池電壓恢復 | 24VDC 模式為 21-25VDC（48VDC 模式為 42-50VDC） | ||||||||||||
| 電池高電壓切斷 | 24VDC 模式為 30VDC（48VDC 模式為 60VDC） | ||||||||||||
| 電池高電壓恢復 | 24VDC 模式為 28.5VDC（48VDC 模式為 57VDC） | ||||||||||||
| 省電模式 | 節能器打開時 <30W | 節能器打開時 <80W | |||||||||||
| 充交電流器 | |||||||||||||
| 輸出電壓 | 取決于電池類型 | ||||||||||||
| 交流輸入斷路器額定值 | 40A | 40A | 50A | 80A | 80A | 80A | |||||||
| 過充保護 S.D | 24VDC 模式為 31.4VDC（48VDC 模式為 62.8VDC） | ||||||||||||
| 最大充電電流 | 80A | 60A | 100A | 70A | 80A | 100A | 120A | 140A | |||||
| BTS | |||||||||||||
| 連續輸出頻率 | 是充電電壓和 S.D. 電壓的變化取決于蓄電池溫度 | ||||||||||||
| 旁路&保護 | |||||||||||||
| 輸入電壓波形 | 正弦波（電網或發電機） | ||||||||||||
| 標稱輸入頻率 | 50Hz or 60Hz | ||||||||||||
| 過載保護（SMPS 負載） | 斷路器 | ||||||||||||
| 輸出短路保護 | 斷路器 | ||||||||||||
| 旁路斷路器額定值 | 40A | ???? 63A | 63A | 63A | |||||||||
| 最大旁路電流 | 40Amp | 80Amp | |||||||||||
| 太充陽電能器 | |||||||||||||
| 最大光伏充電電流 | 80A | 100A(200A 可選 ) | |||||||||||
| 直流電壓 | 24V / 48V 自動檢測 | 48V | |||||||||||
| 最大光伏陣列功率 | 2000W | 4000W | 2000W | 4000W | 4000W | 5000W(10000W for 200A 可選 ) | |||||||
| MPPT 范圍 @ 工作電壓（VDC） | 24V 模式為 32-145VDC，48V 模式為 64-145V | 64~145VDC | |||||||||||
| 最大光伏陣列開路電壓 | 145VDC | ||||||||||||
| 最大效率 | >98% | ||||||||||||
| 待機功耗 | <2W | ||||||||||||
| 機規械格 | |||||||||||||
| 安裝方式 | 壁掛式 | ||||||||||||

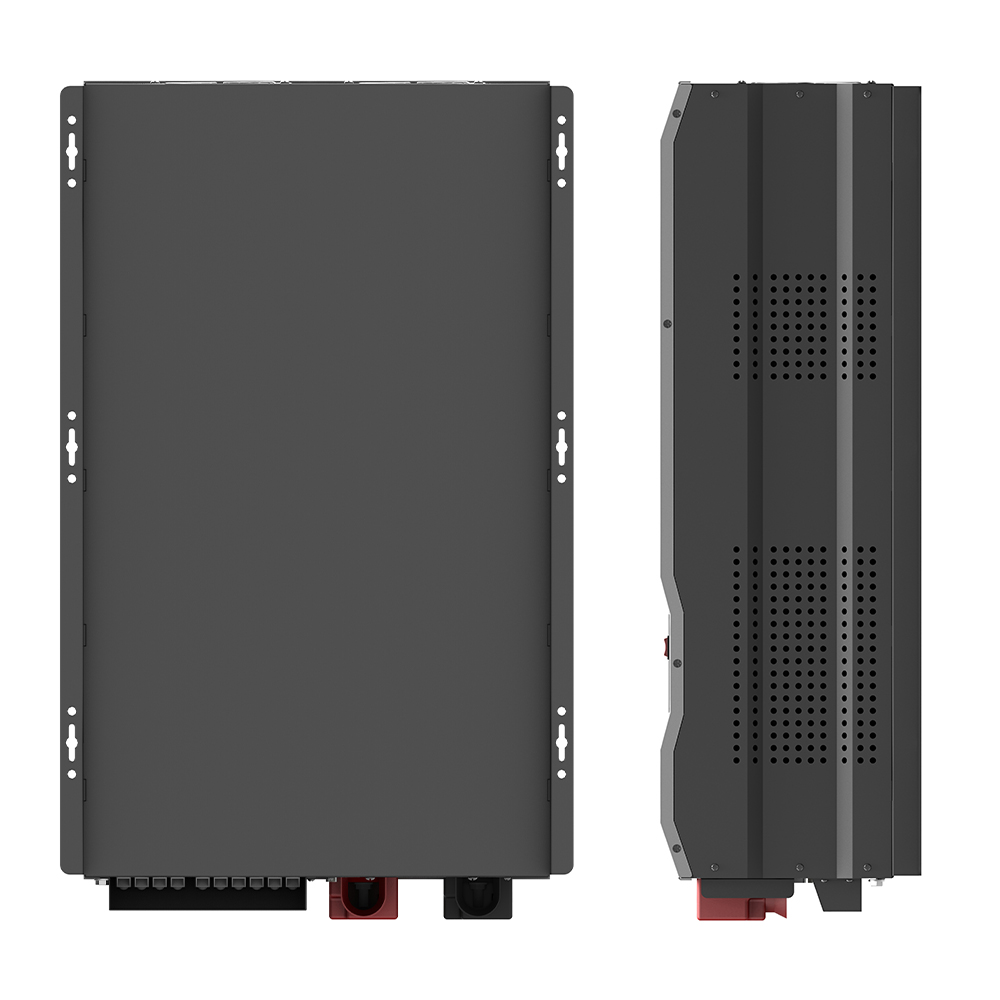

| 尺寸（W*H*D）（mm） | 620*385*215mm | 670*410*215mm | |||||||||||
| 凈重（光伏充電）（kg） | 36 | 41 | 41 | 69+2.5 | 75.75+2.5 | 75.75+2.5 | |||||||
| 包裝尺寸（W*H*D）（mm） | 755*515*455mm | 884*618*443mm | |||||||||||
| 毛重（光伏充電）（kg） | 56 | 61 | 64 | 82.5+2.5 | 89+2.5 | 92+2.5 | |||||||
| 其他 | |||||||||||||
| 工作溫度范圍 | 0° C to 40° C | ||||||||||||
| 儲存溫度 | -15° C to 60° C | ||||||||||||
| 噪音 | 最大 60dB | ||||||||||||
| 顯示 | LED+LCD | ||||||||||||
| 裝載（20GP/40GP/40HQ） | 140pcs / 280pcs / 320pcs | ||||||||||||
