1500V電壓等級新標準給光伏組件、逆變器、直流開關選型帶來了什么？

長久以來，高額的光伏發電成本始終是制約光伏產業迅速發展的障礙之一。如何有效降低光伏系統的成本、提高發電效率仍將是未來光伏產業發展的核心課題。目前，主流的光伏組件及配套部件均是基于直流端1000V的電壓要求設計和制造的，其發電成本和發電效率還難以滿足大型光伏電站和大容量發電設備的需求, 因此開發1500V相關光伏產品已經是一種趨勢。

1500V電壓標準的優勢

1500V耐高壓組件和配套電氣設備意味著更低的系統成本，更高的發電效率，即將成為光伏行業的新寵。

直流側輸入電壓提高后，每串可連接更多組件，可增加50%的組串長度，接到逆變器的直流纜線使用量減少，匯流箱逆變器的數量也可相應減少，同時, 匯流箱、逆變器、變壓器等電氣設備功率密度提升，體積減小，運輸、維護等方面工作量也減少，有利于光伏系統成本的降低。

從系統的角度來看，更高的輸入、輸出電壓等級，可以降低交直流側線損及變壓器低壓側繞組損耗，電站的系統效率預期可以提升1.5-2%。

1500V電壓標準的挑戰

1500V系統電壓會降低電氣的安全性和可靠性，同時增大PID等風險。因此制作1500V光伏組件主要考慮背板局放、電連接器和電絕緣等影響組件可靠性和安全性的因素，其難點主要在材料選取上，例如企業要選擇質量更佳、要求更為嚴格和苛刻的接線盒、背板、連接器等。

1500V系統電壓對逆變器要求更高，主要考慮絕緣，電氣間隙以及電壓升高后可能帶來擊穿放電等問題，因此逆變器需要采用更復雜的拓?fù)浣Y(jié)構設計和更高電壓等級的功率器件以及直流開關設備。

電壓等級升至1500V后，對系統的安全性能要求也更高了，直流電和交流電不同，沒有過零點，一旦出現漏電，將會造成大的事故。因此選擇一款合適的1500V直流開關對提升整個系統的安全性至關重要。

1500V電壓標準前景

自2013年開始，各大光伏組件廠商紛紛將重點轉至1500V光伏組件的研發，目前阿特斯、天合、晶澳等均已開發1500V組件，華為、陽光、追日均在研發針對1500V系統的逆變器。據悉，國際電工委員會（IEC）推出的1500V組件試行標準在不久的將來必將過渡為強制標準。各方消息表明，未來1500V必將成為一個新的行業標準，1500V相對于1000V的系統電壓有了質的飛躍，意味著光伏組件及零部件必須滿足比現有標準高得多的技術要求和質量要求。

直流開關在光伏系統應用中的重要性及如何選型？

光伏直流開關是光伏系統應用中的重要保護器件, 直接影響到光伏系統的安全可靠運行。從而影響整個光伏系統的穩定發電和收益，尤其是在直流1500V光伏系統中，保障光伏系統能夠安全，穩定，可靠運行，以及在安全維修 系統運維 安裝調試過程中, 選擇一款合適的直流開關的重要性將不言而喻。

德國、荷蘭等強制要求逆變器制造商標配內置直流開關，英國 印度 澳洲等更強制規定光伏系統一定要安裝外置直流開關，隨著國內光伏政策的明晰，光伏電站新增安裝的逐年增加，尤其是目前分布式光伏系統的啟動，個人住戶屋頂光伏系統的安裝將越來越流行。目前國內市場所謂的光伏直流開關多是一些交流開關或其改進產品，不是真正應用在光伏系統中的具有安全滅弧、高功率切斷的直流開關。這些交流開關的滅弧能力、額定帶載切斷功率都遠遠不夠，容易導致過熱、漏電和火花，嚴重時甚至燒毀掉整個光伏電站。所以選擇合格的光伏直流開關將至關重要。

直流側1500V系統電壓作為全新的技術理念，需要逆變器、線纜等部件廠家的共同參與和配合。其中，直流開關是光伏系統安全性保障的最重要部件，其工作電流電壓也將對系統選型產生影響。直流開關的電壓和電流由需要斷開的光伏陣列的串電壓和并電流決定，因此，在系統選型中，需要先確認系統電流電壓，然后選擇合適的光伏直流開關。一般光伏系統的電壓可能達到1000V，未來或?qū)⑦_(dá)到1500V，需要斷開的電流根據組件的品牌和功率、光伏系統連接方式是多串并聯還是多串獨立連接（多路MPPT）而不同。

由于1500V系統電壓設計將成為主流趨勢，未來在系統選型中需要關注直流開關電壓設計。而目前市面上一般品牌的直流開關都可以斷開1000V的系統直流電壓，但是很少有可以斷開1500V的直流輸入。從各大直流開關了解到的最新數據顯示，國外能提供1500V最大直流電壓的開關制造商只有IMO等少數品牌，國內目前僅PROJOY（蘇州普兆）一家。

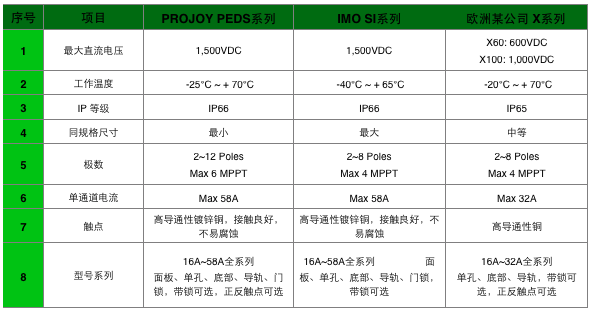

據悉，普兆最新的PEDS系列及IMO SI系列光伏專用直流開關最大直流電壓可達1500V，歐洲某直流開關X100系列最大直流電壓為1000V，X60系類最大直流電壓僅為600V。

更高的系統電壓除了對直流開關電壓電流作出新的要求，同時也對開關的工作溫度，IP等級都有了更高要求。普兆PEDS系列開關可在-25℃~+70℃環境溫度下滿載工作，IMO SI系列開關工可在-40°C ~ + 65°C環境下工作。而歐洲某廠家系列開關僅在-20°C ~ + 70°C下工作。同時，防護等級看，普兆PEDS開關可達IP66等級，國內暫時還沒有其他開關廠家能夠做到這樣的防護等級。

光伏直流開關作為一個光伏行業很小的分支，也許并沒有得到足夠的重視，但直流開關在整個光伏系統中的地位不言而喻。只有不斷洞悉行業新標準，才能更好的為整個系統服務。

由于1500V直流接入的優勢明顯，1500V直流系統在地鐵和風電直流母線中已經有成熟的應用，未來1500V的光伏系統一定會得到光伏電站投資者的青睞。另外隨著酒泉湖南±800千伏特高壓直流輸電工程開工，標志著我國特高壓電網進入全面提速、大規模建設的新階段。光伏發電本身的直流輸出特性必將是未來光伏高壓直流接入到特高壓或高壓直流輸電系統、以及低壓直流組網或柔性直流配電課題中的熱門研究和研討方向。高壓產品必將會成為今后的技術趨勢，這對組件廠商、逆變器制造商、乃至直流開關制造商都將是新的技術挑戰。
