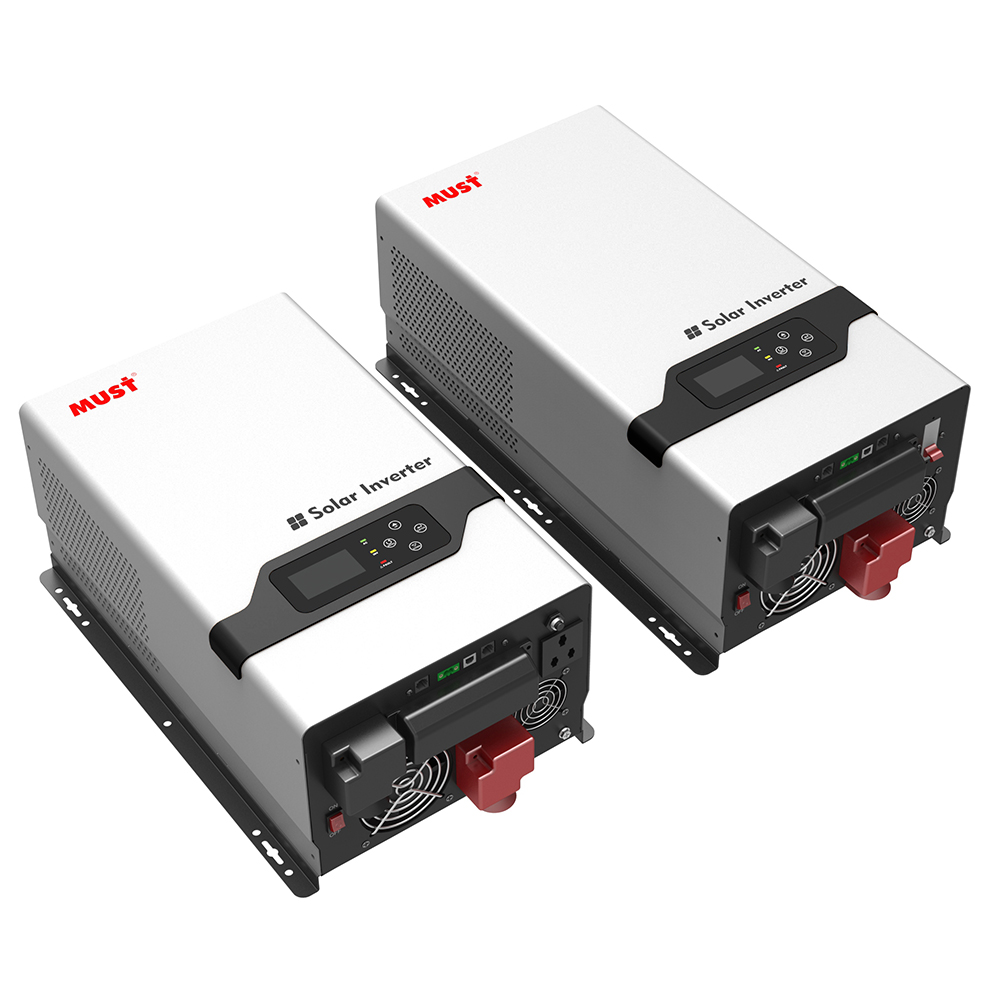

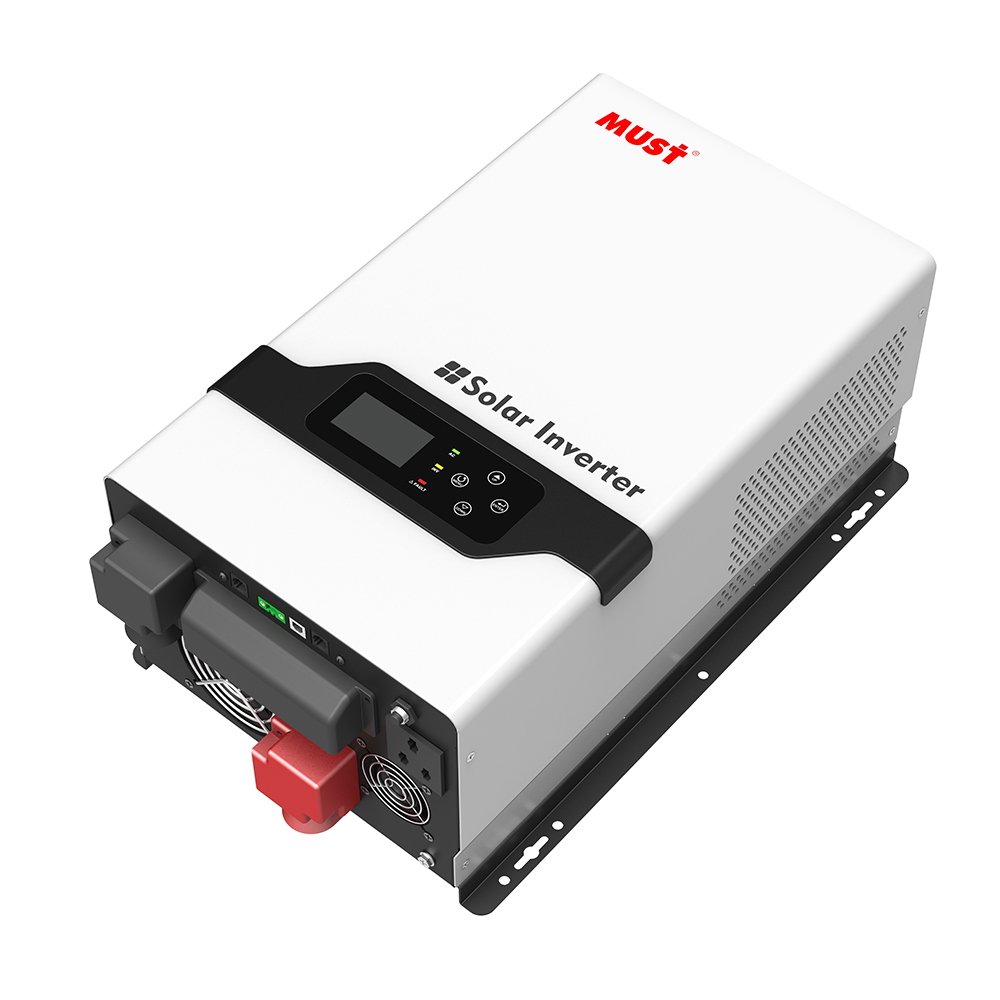

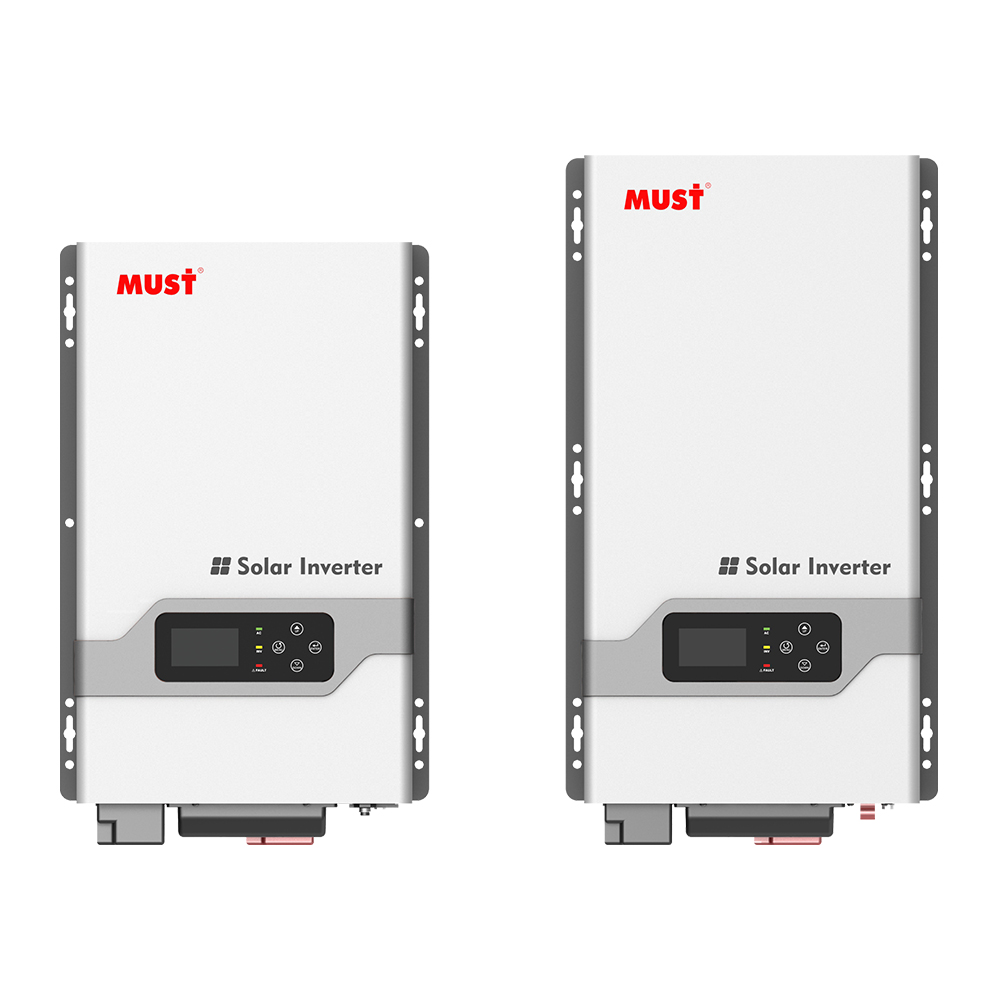

PV3000 VPM 系列是一款工頻正弦波離網逆變控制一體機,采用環形變壓器,大大減小了空載損耗、內置60 的MPPT 充電控制器,多種設置模式,使用靈活,廣泛應用于戶用型光伏發電、通訊基站、監控系統、牧區、海島等,該系列產品具有高穩定性、高可靠性、高實用性,是一款經濟型的電源。
工作方式: 工頻離網逆變控制一體機
應用領域: 廣泛應用于戶用型光伏發電、通訊基站、監控系統、牧區、海島等。
型號 | PV30-1K VPM | PV30-1.5K VPM | PV30-2K VPM | PV30-3K VPM | |||||||||||
額定電池電壓 | 12VDC | 24VDC | 12VDC | 24VDC | 12VDC | 24VDC | 24VDC | ||||||||
逆輸變出 | |||||||||||||||
額定功率 | 1000VA | 1500VA | 2000VA | 3000VA | |||||||||||
浪涌額定值 | 3000VA | 4500VA | 6000VA | 9000VA | |||||||||||
起動電機 | 1HP | 1HP | 1HP | 2HP | |||||||||||
波形 | 純正弦波 / 與輸入相同 ( 旁路模式 ) | ||||||||||||||
標稱輸出電壓 RMS | 110V /115V / 120V / 220V / 230V / 240VAC (±10% RMS) | ||||||||||||||
輸出頻率 | 50Hz / 60Hz ±0.3Hz | ||||||||||||||
逆變器效率(峰值) | >88% | ||||||||||||||
在線模式效率 | >95% | ||||||||||||||
功率因數 | 0.7 | ||||||||||||||
轉換時間 | 10ms(最大) | ||||||||||||||
交輸流入 | |||||||||||||||
電壓 | 230VAC | ||||||||||||||
可選電壓范圍 | 96~132VAC 155~280VAC(個人電腦用) | ||||||||||||||
頻率范圍 | 50Hz/60Hz(自動感應)40~80Hz | ||||||||||||||
電池 | |||||||||||||||
最小啟動電壓 | (10V / 10.5V / 11V / 11.5V )+0.5V,12V 型號,(*2@24V / *4@48V) | ||||||||||||||
低壓報警 | (10V / 10.5V / 11V / 11.5V )+0.5V,12V 型號,(*2@24V / *4@48V) | ||||||||||||||
低壓關機 | 10V/10.5V/11V 可設置,12V 型號,(*2@24V / *4@48V) | ||||||||||||||
高壓報警器 | (13.8-14.5V)+1V,12V 型號,(*2@24V / *4@48V) | ||||||||||||||
高壓恢復點 | (13.8-14.5V)+0.5V,12V 型號,(*2@24V / *4@48V) | ||||||||||||||
省電模式 | 負載小于等于 50±20W(120V)/100±20W(220V) 時進入省電模式 | ||||||||||||||
充電器 | |||||||||||||||
輸出電壓 | 取決于電池類型 | ||||||||||||||
充斷電路交器流額輸定入值 | 120V | 1K/12A | 1.5K/16A | 2K/30A | 3K/40A | ||||||||||
230V | 1-1.5K/10A | 2-3K/30A | |||||||||||||
過充保護 S.D. | ???????12VDC 模式下為 15.7VDC(24VDC 模式下為 *2) | ||||||||||||||
最大充電電流 | 30A | 20A | 45A | 25A | 60A | 30A | 40A | ||||||||
旁路&保護 | |||||||||||||||
輸入電壓波形 | 正弦波(電網或發電機) | ||||||||||||||
標稱輸入頻率 | 50Hz or 60Hz | ||||||||||||||
過載保護(SMPS 負載) | 斷路器 | ||||||||||||||
輸出短路保護 | 斷路器 | ||||||||||||||
旁路斷路器額定值 | 1-3K/30A | ||||||||||||||
太陽能充電器 | |||||||||||||||
最大光伏陣列功率 | 1000W | 2000W | 1000W | 2000W | 1000W | 2000W | 2000W | ||||||||
最大光伏充電電流 | 60A | ||||||||||||||
直流電壓 | 12V/24V 自動檢測 | ||||||||||||||
MPPT 范圍 @ 工作電壓 | 12V:16-75VDC / 24V:32-100VDC | ||||||||||||||
最大光伏陣列開路電壓 | 12V:75VDC / 24V:100VDC | ||||||||||||||
待機功耗 | <2W | ||||||||||||||
機械規格 | |||||||||||||||
安裝方式 | 壁掛式 | ||||||||||||||
尺寸(W*H*D)(mm) | 302.8*460*199.8 | ||||||||||||||
凈重(光伏充電)(kg) | 16.5 | 17 | 21.1 | 20 | 24.5 | ||||||||||
包裝尺寸(W*H*D)(mm) | 400*319*615 | ||||||||||||||
毛重(光伏充電)(kg) | 19.3 | 20 | 24.1 | 22.8 | 29.1 | ||||||||||
其他 | |||||||||||||||
工作溫度范圍 | 0℃ ~ 40℃ | ||||||||||||||
儲存溫度 | -15℃ ~ 60℃ | ||||||||||||||
噪音 | 最大 60dB | ||||||||||||||
顯示器 | LED+LCD | ||||||||||||||
質保 | 1年 |
