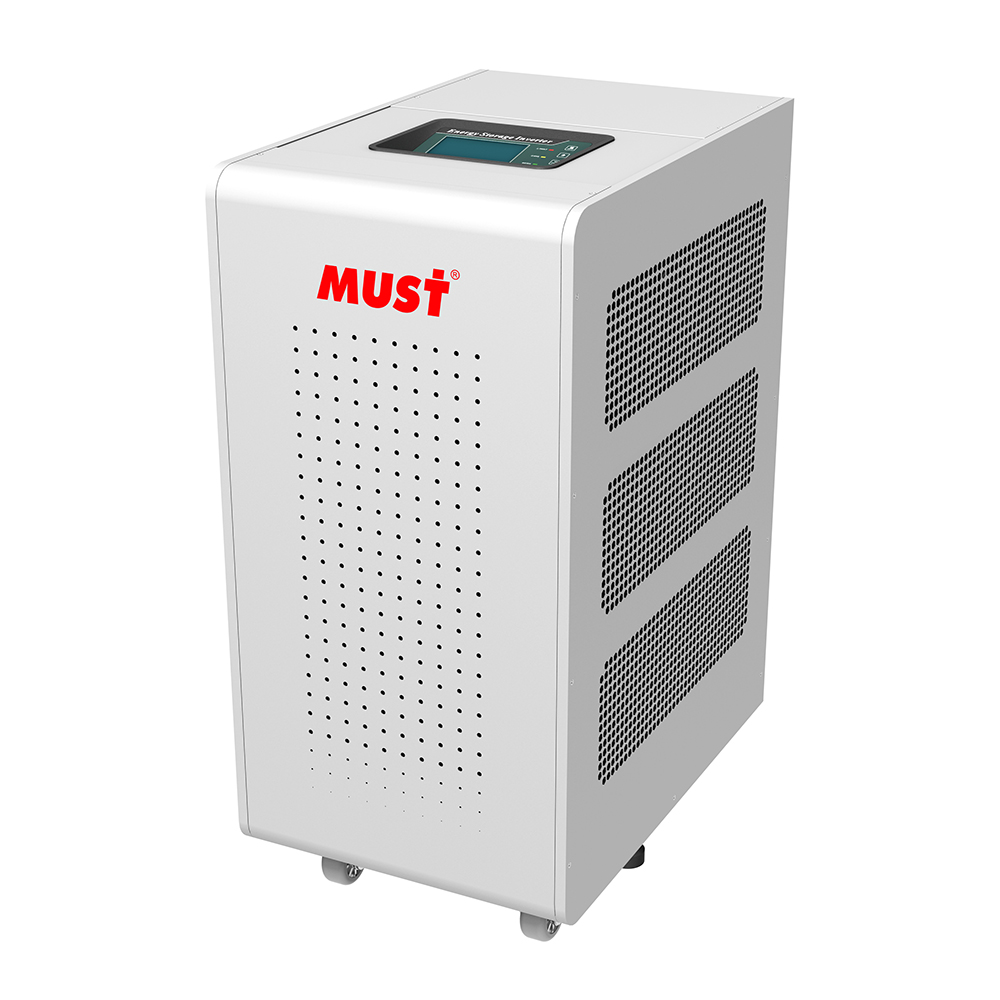

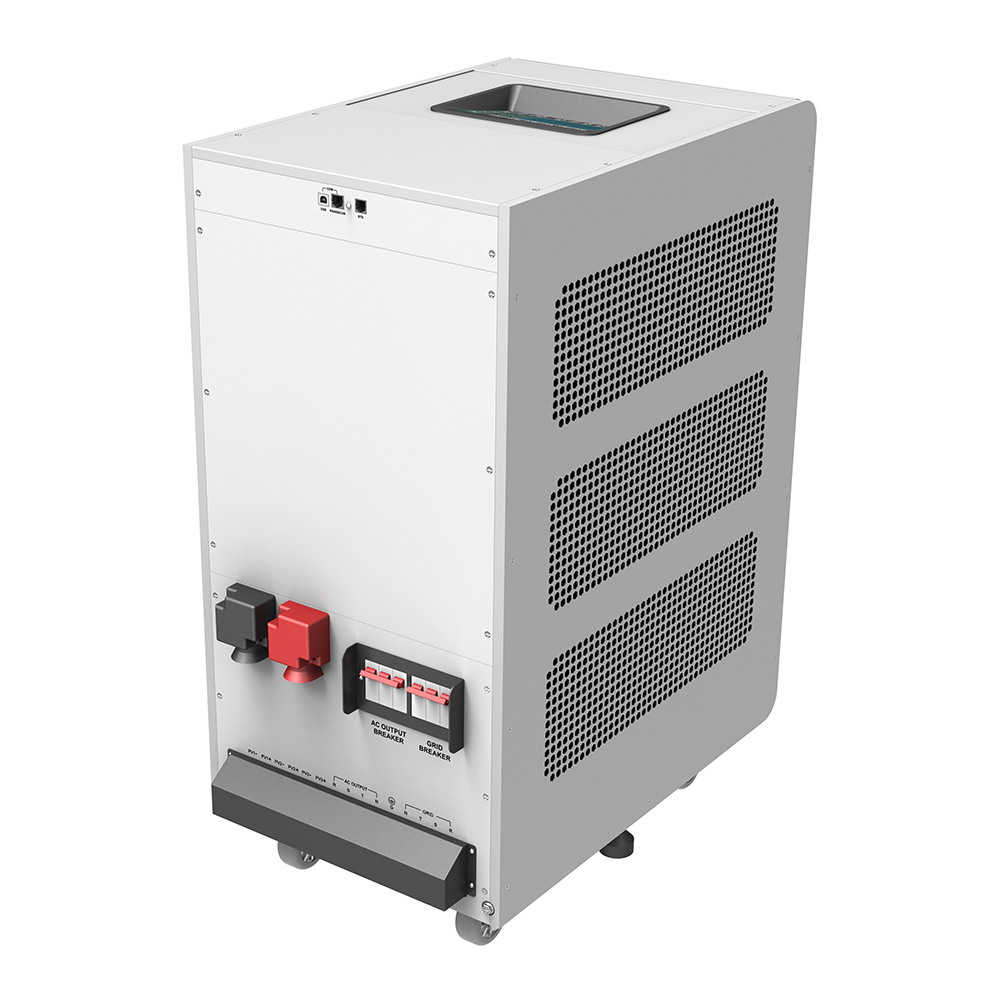

PH3000 系列光伏工頻離并網儲能逆變器 (10-12KW)

PH3000 系列光伏工頻離并網儲能逆變器 (10-12KW)

PH3000 系列是一款三相工頻離并網一體的光伏逆變器，具有多種工作模式選擇、保護功能完善、采用先進的 DSP 及控制技術，系統穩定性及可靠性更高，也可以實現三相自由組網功能。能將光伏系統產生的能源最大化給負載使用;若還有多余的能量用來給電池充電，仍有多余能量時將賣入電網，廣泛應用于戶用型發電系統、通訊基站、邊防、公路橋梁建設。

工作方式：光伏工頻離并網儲能逆變器

應用領域：廣泛應用于戶用型發電系統、通訊基站、邊防、公路橋梁建設。

聯系購買

性能特點：

工頻變壓器隔離，安全性高，過載能力強，能適應各種類型負載；
具有功率補償功能，PF 值 -1~+1 完全可調，額定功率因素 PF>0.99
高性能 DSP 控制技術，保證整機峰值效率大于 93%；
內置180A MPPT 充電控制器
可通過LCD 屏設置工作模式優先等級：負載優先模式、發電模式等模式
可通過LCD 屏設置充電電流、充電電壓等參數
具有電網過壓、過頻保護，軟硬件過流保護，過溫和交流短路等保護功能
具有蓄電池溫度補償接口（BTS）、可根據溫度調整充電電壓
具有USB、 CAN、RS485 監控功能

型號	PH30-10048-T	PH30-12048-T
額定電池電壓	48VDC
逆變器輸出
額定輸出功率	10000W	12000W
輸出波形	純正弦波
額定輸出電壓	230 VAC (P-N) / 400 VAC (P-P)
額定輸出電流	14.3A / 路	17.4A / 路
額定輸出頻率	50 Hz / 60 Hz
波形失真率（THDI）線性負載	離網≤ 2％；電網放電≤ 3％；電網電量≤ 3％
逆變峰值效率	≥ 93%
過載能力	100％ < 負荷≤ 110％，30 分鐘; 110％ < 負荷≤ 125％，1 分鐘; 125％ < 負載≤ 150％，30 秒; 負載<150％，10 秒; 短路5 秒
交流輸入
AC 輸入最大電流	26.0A / 路	34.8A / 路
額定頻率	50Hz / 60Hz
AC 輸入電壓范圍	默認值 186Vac ～ 253Vac; 窄 174Vac ～ 272Vac; 寬 95Vac ～ 272Vac
電池
電池類型	鋰電池或鉛酸電池
額定電壓	48VDC
低壓保護點	充電器 34.0VDC; 逆變器 40.0VDC
吸收充電電壓	50.0VDC
再浮充電壓	54.8VDC
浮充電壓	57.2VDC
太陽能充電器&交流充電器
PV 最大開路電壓	145VDC
最大太陽能充電電流	60A / 路
最大 AC 充電電流	60A / 路	80A / 路
最大充電電流	120A/ 路	140A/ 路
機械規格
安裝方式	垂直立式
機器尺寸（ WHD）（mm）	392828629
包裝尺寸（ WHD）（mm）	5131031700
凈重 (kg)	133	140
毛重 (kg)	128	160
其他
通訊接口	RS485 / CAN bus
使用環境溫度	0℃ ~ +50℃
防護等級	IP20
工作濕度范圍海拔	0~90% 相對濕度（無冷凝）≤ 2000m
