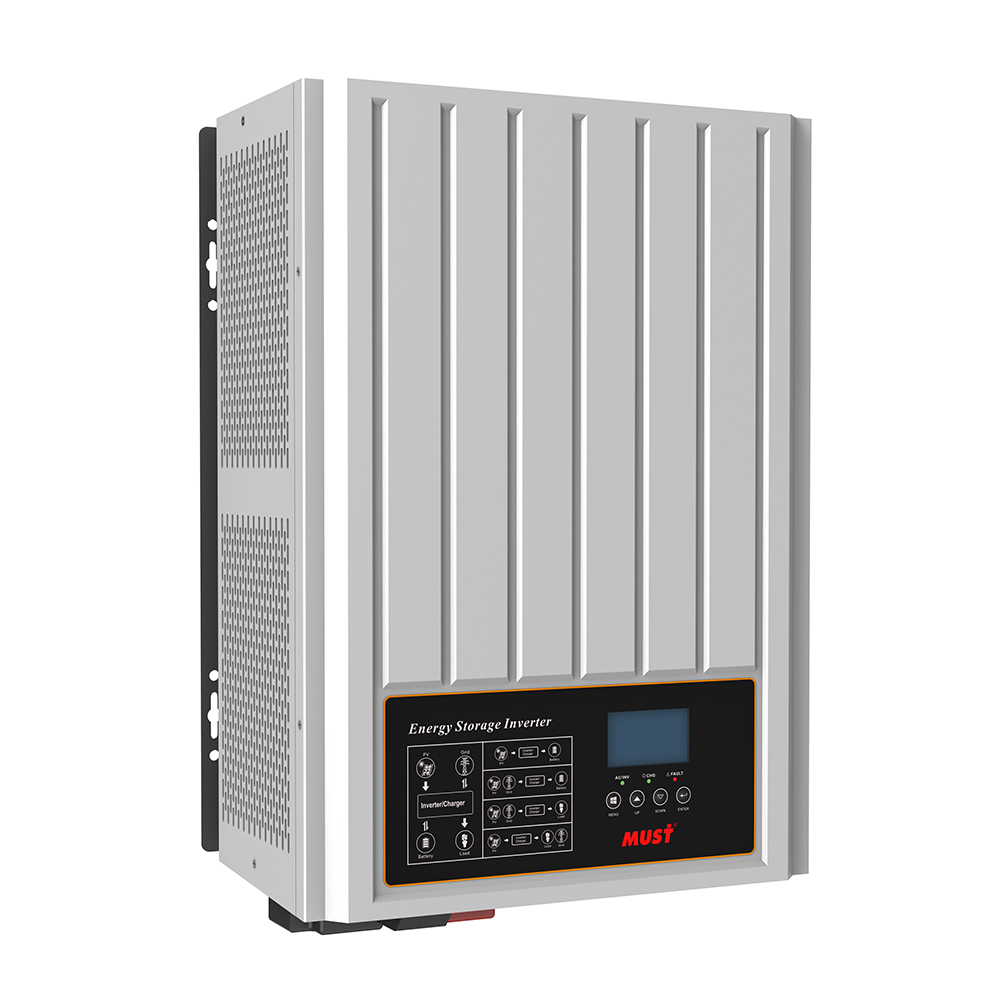

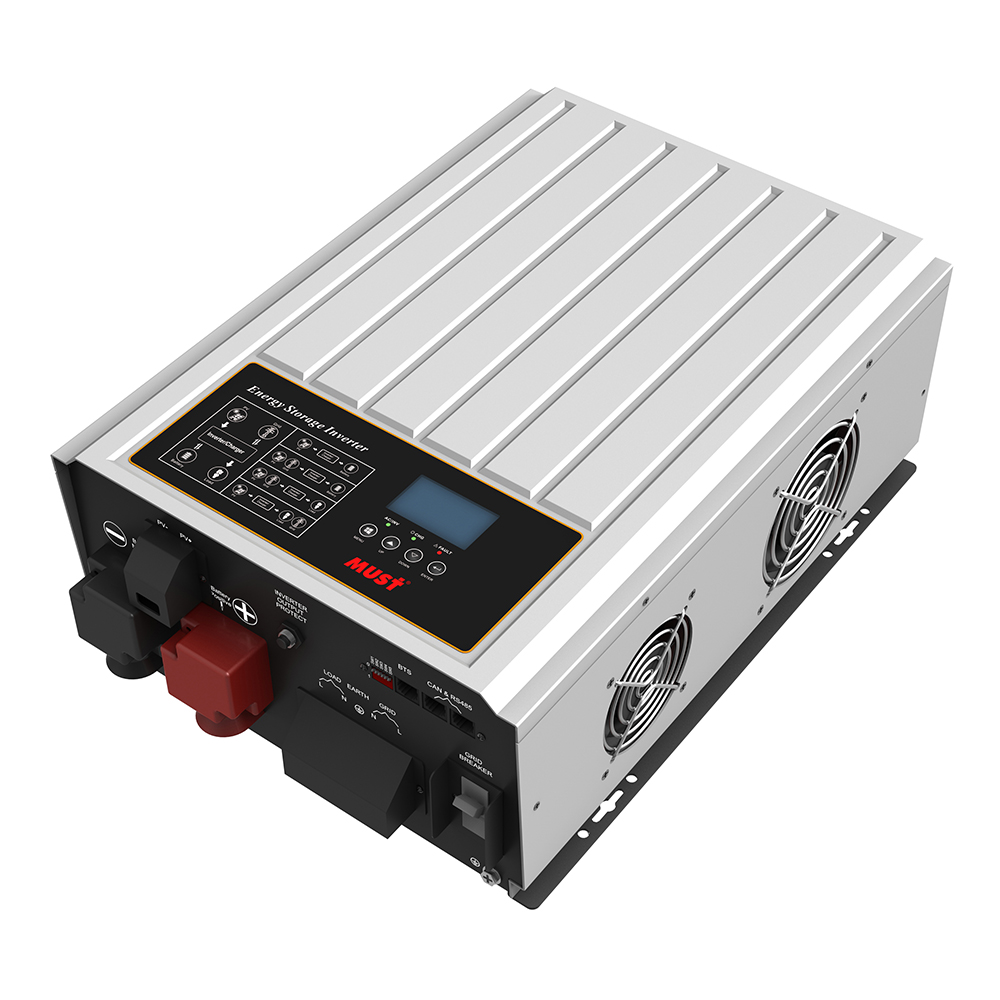

PH3000 系列是一款工頻離并網一體的光伏逆變器，具有多種工作模式選擇、保護功能完善、能將光伏系統產生的能源最大化給負載使用;若還有多余的能量用來給電池充電，仍有多余能量時將賣入電網。廣泛應用于戶用型發電系統、通訊基站、邊防、公路橋梁建設。
工作方式： 工頻離并網一體逆變器
應用領域： 廣泛應用于戶用型發電系統、通訊基站、邊防、公路橋梁建設。
| 型號 | PH30-3048 | PH30-4048 | |||||||
| 額定電池電壓 | 48VDC | ||||||||
| 逆變器輸出 | |||||||||
| 額定容量 | 3750VA | 5000VA | |||||||
| 額定輸出功率 | 3000W | 4000W | |||||||
| 額定輸出電壓和頻率 | 230Vac / 50Hz 或 60Hz | ||||||||
| 額定輸出電流 | 13A | 17.4A | |||||||
| 輸出電壓 | 230Vac ± 1% | ||||||||
| 輸出頻率 | 50Hz ± 0.1% | ||||||||
| 諧波失真率 (THD) | 離網≤ 2％ | ||||||||
| 電網放電≤ 3％ | |||||||||
| 電網電量≤ 3％ | |||||||||
| 動態響應速度 | 20ms | ||||||||
| 功率因素 | 電網放電 99.9％＆電網充電 99.9％ | ||||||||
| 過載能力 | 30 分鐘 @ 100%< 負載≤ 110% | ||||||||
| 1 分鐘 @ 100%< 負載≤ 125% | |||||||||
| 30 秒 @ 125%< 負載≤ 150% | |||||||||
| 10 秒 @ 150%< 負載≤ 200% | |||||||||
| 5 秒 @ 負載 >200% | |||||||||
| 5 秒@ 短路 | |||||||||
| 電網 / 離網切換時間 | < 10 毫秒 | ||||||||
| 波形 | 純正弦波 | ||||||||
| 逆變效率 80% 電阻負載 | ≥ 93% | ≥ 93% | |||||||
| 交流輸入 | |||||||||
| 交流輸入最大電流 | 26A | 34.8A | |||||||
| 可接受的輸入電壓范圍 | 默認值 186Vac ～ 253Vac; 窄 174Vac ～ 272Vac; 寬 95Vac ～ 272Vac | ||||||||
| 交流輸入頻率 | 47.5Hz ~ 51.5Hz | ||||||||
| 電池 | |||||||||
| 額定輸入電壓 | 48VDC | ||||||||
| 允許輸入直流電壓范圍 | 40VDC~62VDC | ||||||||
| 低電壓報警 | 42VDC | ||||||||
| 高壓報警器 | 60VDC | ||||||||
| 太陽能充電器&交流充電器 | |||||||||
| PV 開路電壓 | 145VDC | ||||||||
| 最大太陽能充電電流 | 60A | 60A | |||||||
| 最大交流充電電流 | 60A | 80A | |||||||
| 顯示&?器保護功能 | |||||||||
| LED 指示燈 | 系統操作，充電和放電指示，故障指示 | ||||||||
| 液晶顯示屏 | 輸出電壓，輸出電流，電網電壓，電網電流，蓄電池電壓，負載功率，容量圖 | ||||||||
| 保護功能 | 輸入低壓保護 | ||||||||
| 輸入過壓保護 | |||||||||
| 輸出過載保護 | |||||||||
| 輸出短路保護 | |||||||||
| 機械規格 | |||||||||
| 安裝方式 | 壁掛式 | ||||||||
| 機器尺寸 (W*H*D)(mm) | 337*462*183 | 370*462*183 | |||||||
| 包裝尺寸 (W*H*D)(mm) | 476*602*325 | 476*602*325 | |||||||
| 凈重 (kg) | 29.5 | 35 | |||||||
| 毛重 (kg) | 33 | 38.5 | |||||||
| 其他 | |||||||||
| 通訊接口 | RS485 / CAN bus | ||||||||
| 工作溫度范圍 | 0℃～ +50℃ | ||||||||
| 防水等級 | 室內 (IP20) | ||||||||
| 環境濕度 | 0~90% 相對濕度（無冷凝） | ||||||||
| 海拔 | ≤ 3000 米 | ||||||||
